紅黃綠各色電線代表什么含義?別用了一輩子還稀里糊涂

發布時間:2020-10-20 16:39:30

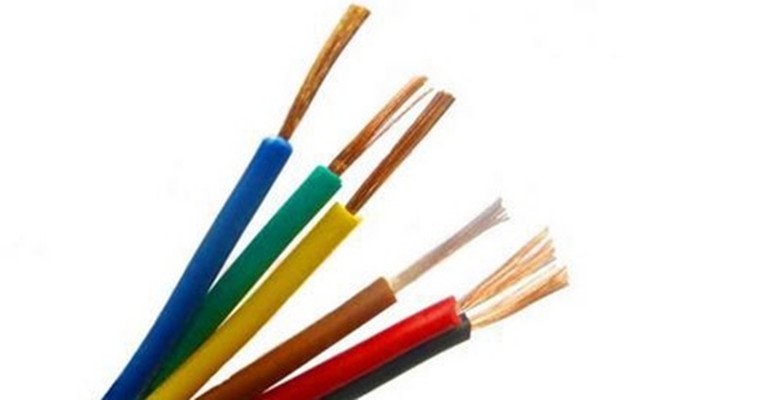

紅黃綠各色電線代表什么含義?

1、依導線顏色標志電路

黑色——裝置和設備的內部布線。

棕色——直流電路的正極。

紅色——三相電路的C相;

半導體三極管的集電極;

半導體二極管、整流二極管或可控硅管的陰極。


黃色——三相電路的A相;

半導體三極管的基極;

可控硅管和雙向可控硅管的控制極。

綠色——三相電路的B相。

藍色——直流電路的負極;

半導體三極管的發射極;

半導體二極管、整流二極管或可控硅管的陽極。

淡藍色——三相電路的零線或中性線;直流電路的接地中線。

白色

雙向可控硅管的主電極;無指定用色的半導體電路。

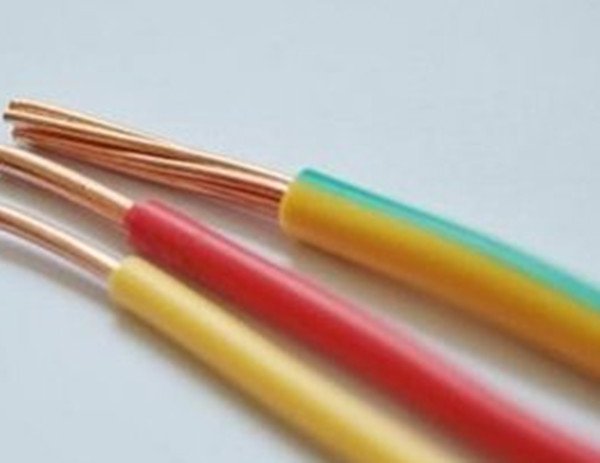

黃和綠雙色(每種色寬約15~100毫米交替貼接)——安全用的接地線。

紅、黑色并行——用雙芯導線或雙根絞線連接的交流電路。



2、依電路選擇導線顏色時

交流三相電路

A相:黃色; B相:綠色; C相:紅色;

零線或中性線:淡藍色; 安全用的接地線:黃和綠雙色。

用雙芯導線或雙根絞線連接的交流電路

紅黑色并行。

直流電路

正極:棕色; 負極:藍色; 接地中線:淡藍色。


半導體電路

半導體三極管的集電極:紅色; 基極: 黃色;發射極:藍色。 半導體二極管和整流二極管的陽極:藍色; 陰極:紅色。

可控硅管的陽極:藍色; 控制極:黃色; 陰極:紅色。

雙向可控硅管的控制極:黃色; 主電極:白色。

整個裝置及設備的內部布線一般推薦:黑色; 半導體電路:白色;

有混淆時:容許選指定用色外的其它顏色(如:橙、紫、灰、綠藍、玫瑰紅等)。

具體標色時

在一根導線上,如遇有兩種或兩種以上的可標色,視該電路的特定情況,依電路中需要表示的某種含義進行定色。

附表:各國三相導線顏色要求標準

此外,小編再說一句:各國有地區差異,要具體情況具體分析,不能教條,維修進口設備尤其注意,萬用表測量實際為準。有朋友修過德國,瑞士設備,24v正負極都是藍色控制回路電線,還有橙色正,白色負,綠色接地;美國的是,藍色正,藍白相間是負極。所以以上內容提供參考,大家一起進步!
