1、例如：BV4
單銅芯聚氯乙烯絕緣電線，銅芯截面面積4平方毫米。
SYV 75-5-1(A、B、C）
S: 射頻 Y:聚乙烯絕緣 V:聚氯乙烯護套 A：64編 B：96編 C：128編
75：75歐姆 5：線徑為5MM 1：代表單芯
SYWV 75-5-1
S: 射頻 Y:聚乙烯絕緣 W:物理發泡 V:聚氯乙烯護套
75：75歐姆 5：線纜外徑為5MM 1：代表單芯
RVVP2*32/0.2 RVV2*1.0 BVR
R: 軟線 VV:雙層護套線 P屏蔽
2：2芯多股線 32：每芯有32根銅絲 0.2：每根銅絲直徑為0.2MM
ZR-RVS2*24/0.12
ZR: 阻燃 R: 軟線 S:雙絞線
2：2芯多股線 24：每芯有24根銅絲 0.12：每根銅絲直徑為0.12MM
ZR-BVV 3x6.0
表示3根截面6平方毫米的銅芯聚氯乙烯絕緣聚氯乙烯圓型護套電纜。
NH-VV 3x70+2X35
表示3根截面積70mm2銅芯+2根35mm2銅芯的耐火聚氯乙烯絕緣聚氯乙烯護套電力線纜
2、規格表示法的含義
規格采用芯數、標稱截面和電壓等級表示
①單芯分支電纜規格表示法：同一回路電纜根數＊（1*標稱截面），0.6/1KV，
如：4*(1*185)+1*95 0.6/1KV
②多芯絞合型分支電纜規格表示法：同一回路電纜根數＊標稱截面， 0.6/1KV，
如：4**185+1*95 0.6/1KV
③多芯同護套型分支電纜規格表示法：電纜芯數×標稱截面-T，如：4×25-T
其他常識
1.導線截面積計算公式(導線距離/壓降/電流關系)
銅線 S=IL÷(54.4×U)
鋁線 S=IL÷(34×U)
I-導線中通過的最大電流(A); L-導線長度;U-允許的壓降(V);S-導線的截面積(平方毫米)
2、電線電纜廠家基礎知識
1.電線一扎長度:100米,正負誤差0.5米;

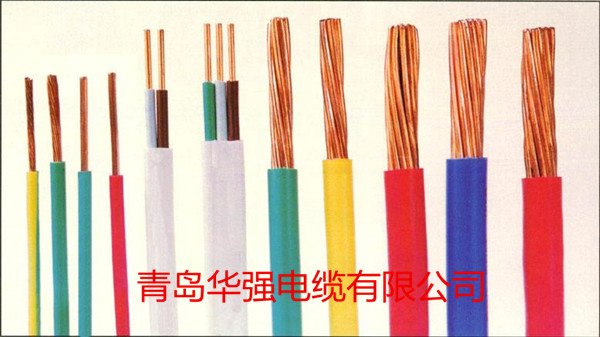

2.電線型號:BV單股,BVR多股,BVV雙膠單股,BVVR雙膠多股;
3.電線常用規格:1平方/1.5平方/2.5平方/4平方/6平方/10平方等;
4.BV/BVR區別:BV為單芯線,BVR為多股,BVR比BV貴10%左右;
5.BVR比BV的好處:a水電施工方便.b在板彎時不易把線折斷;
6.國標GB4706.1-1992/1998規定的電線負載電流值（部分）
7.家庭電路設計，2000年前，電路設計一般是：進戶線4—6 mm2，照明1.5 mm2，插座2.5 mm2，空調4 mm2專線。2000年后，電路設計一般是：進戶線6—10mm2，照明2.5 mm2，插座4 mm2，空調6 mm2專線。
8.電線重量:1.5平方約重2.2公斤,2.5約重3.2公斤,4平方約重4.8公斤,6平方約重6.5公斤。
9.電線2.5平方以下的多股線(1平方,1.5平方)包裝標識為BV(B),單股則為BV。
10.電線顏色有:紅色,黃色,藍色,綠色,黑色,黃綠色(地線)。
