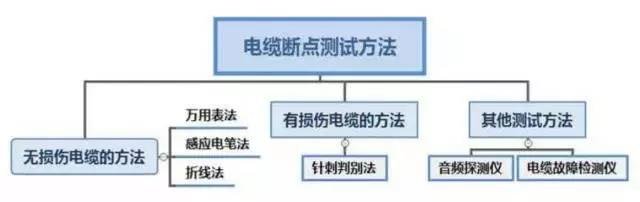

跟華強電纜來學習電纜斷點的六種判定方法，

發布時間：2019-08-18 16:44:50

數字萬用表法

首先把具有斷點的電纜的一端接在220V火線，另一端使之懸空。調動萬用表的檔位使之打到交流2V電壓擋。然后從故障電纜的火線接入端開始，一只手緊握黑表筆，紅表筆沿著故障電纜的絕緣層緩慢滑動。電纜無斷點處的電壓值大約為0.445V左右。當紅表筆移動到某處時，萬用表顯示的電壓值驟降為正常電壓的1/10即0.04V時。此時基本可以斷定斷點處在該位置向前（火線接入端）15cm處。

如果屏蔽線的屏蔽層沒有損壞，那么該方法不能使用。

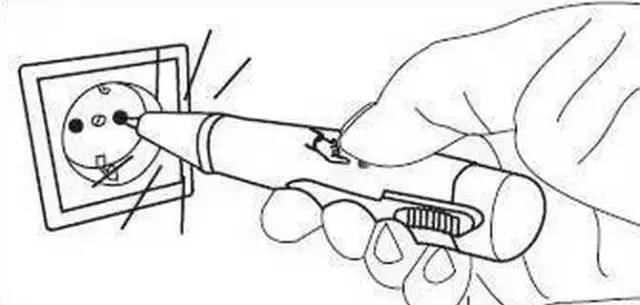

感應電筆方法

首先排除斷點電纜周?chē)碾娎|有電源，然后將有斷點的電纜接在火線上，然后用感應電筆垂直于電纜緩慢移動，當感應電筆的交流信號消失時，即可判斷斷點在該檢測點處，誤差最多不超過10cm。

折線法

對于較短的電纜測試斷點可以采用折彎的方法，將電纜兩端分別接在萬用表的紅

黑表筆兩端。從電纜的一端開始來回折彎，如果萬用表此時時通時斷，那么斷點處就在此處。按照此法一直排查到斷點為止。

針刺判別法

這種方法是利用電纜的通斷來排查電纜的斷點所在。將斷點電纜上分段插入鋼針，然后依次使用萬用表測量通斷狀況。不同處即為斷點所在處。但是該方法會破壞絕緣層，很容易在后期的電纜使用中，造成其他的問題。

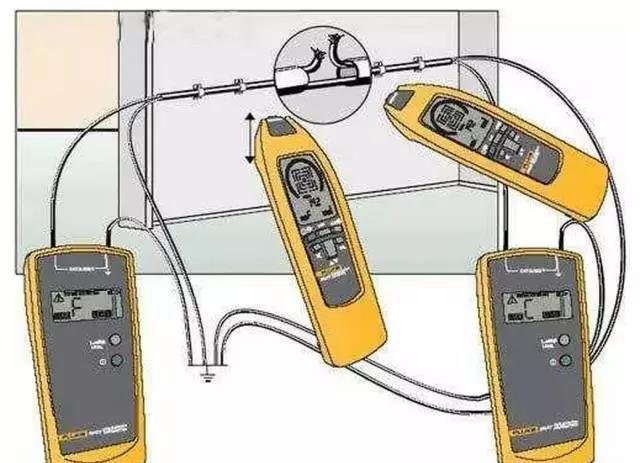

專業儀表檢測的方法

對于地下電纜故障點的判斷，可以通過音頻探測儀來判斷故障點。

對于電纜全長以及短路、斷路點的判斷，可以使用電纜故障遙測儀。

根據實際情況的不同使用不同的方法來判斷斷點所在，上述幾種方法基本可以確定電纜斷點所在。
