如何選擇電線電纜合適的型號和截面？

發布時間：2019-12-18 16:28:28

電線根據材料分為銅線和鋁線；電線根據用途分為電力電纜、通訊電纜、控制電纜；根據絕緣材料分為裸導線、漆包線、塑料絕緣導線、橡膠絕緣導線等。

電線型號選擇

通常把僅有絕緣層的導線稱為“電線”，不僅有絕緣層、還有護套層的稱為“電纜”。

常見電線電纜型號有：BV、BLV、BVR、RV、RVV、RVVP、RVS等等。

家庭裝修中配線選BV或BVR都可以，BV線比較硬，但是它的過載能力、耐氣候性比BVR要好的多。BVR相比BV線來說要軟、過流能力強、施工更方便，價格也要貴一些。

由于BV線是單股線和同截面積BVR相比，它的銅絲要粗，當溫度長期較高時不容易燒斷；BVR線的銅絲比較細，溫度較高時容易燒斷其中一兩根。只要電線中有一兩根銅絲被燒斷，那么燒斷截面積減少，電阻更大，電線更容易被燒毀。

在實際應用中，由于BVR線比較軟，時間一長接頭容易松動；而BV線相對來說就好很多，所以在家裝中為了防止接頭松動都要采取“掛錫”工藝。

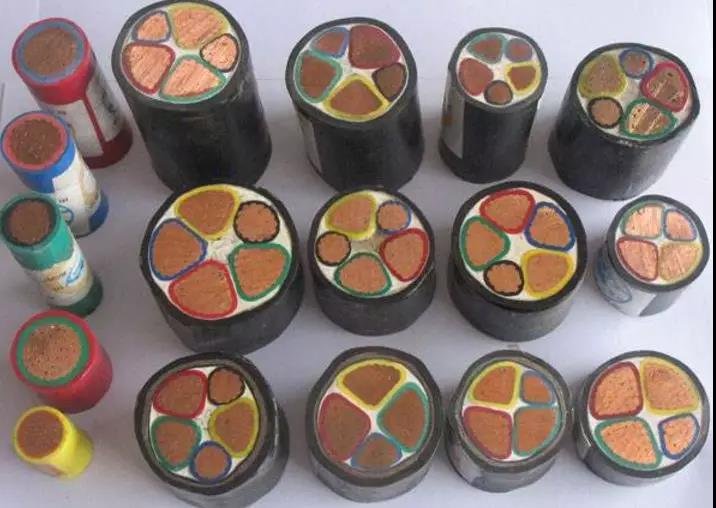

在工廠配電中一般采用VV電纜和YJV電纜比較多，其中VV電纜只能用于常溫環境下，而YJV可以用于溫度較高的車間，最高耐熱溫度可達90度。

控制電纜選RVV電纜，如果周圍有強磁場、電場那需要選用帶屏蔽層的電纜RVVP。消防系統一般選雙絞線RVS，雙絞線我們那也把它稱為“花線”。

電線截面積選擇

電線截面積選擇要根據電流大小、敷設方式（明裝、安裝、穿管等）、環境溫度、線路壓降、機械強度等因素來選擇。

通過電流大小來選擇電線截面積可以通過查表，也可以通過口訣來估算。

市面上基本上都是采用銅線，1.5平方的銅線大概能過20A，2.5平方的銅線大概能過28安，4平方銅線大概能過35A，6平方銅線大概能過50A，10平方銅線大概能過65A...這是明線安裝的情況。

如果是高溫環境，還需要在上述基礎上按9折計算；如果是穿管兩根或者三根，還需要在上述基礎上按八折和七折來計算。

線路壓降是指電流通過導線，會產生電壓損失。比如400V的電壓從一級配電柜拉到車間二級配電柜，最后電壓只有380V，這就是因為電線電阻而導致線路損耗了一部分電壓。
